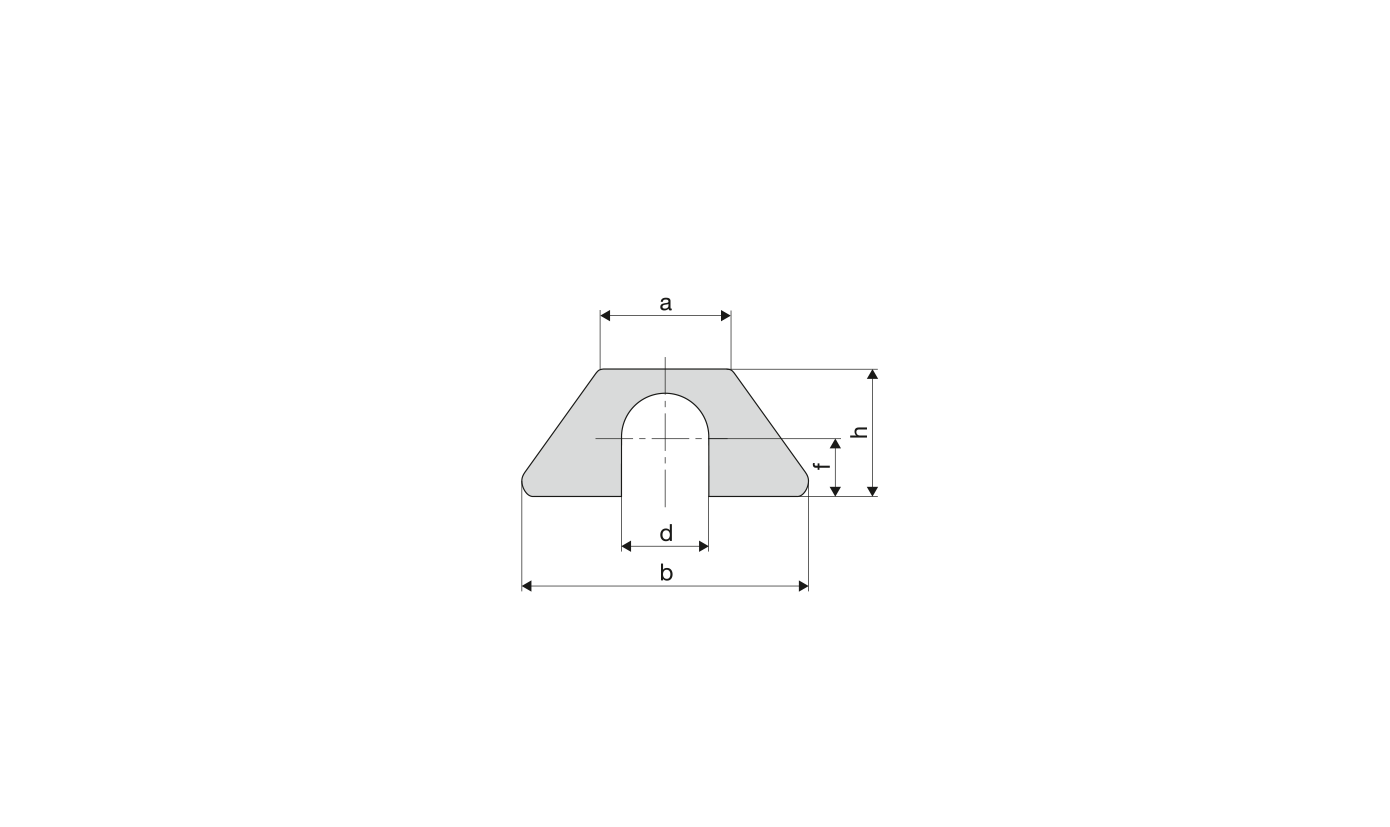

Bei größeren Wälzlagern und Lagerelementen wird das Abstimmen durch Beilagen zwischen den geteilten Innen- oder Außenringen vereinfacht. Die Abstimmbeilagen bestehen aus Niro-Stahlblech. Für die Abstimmung empfiehlt es sich, einen theoretischen Anfangsspalt von 0,5 mm in der Konstruktionsauslegung vorzusehen.

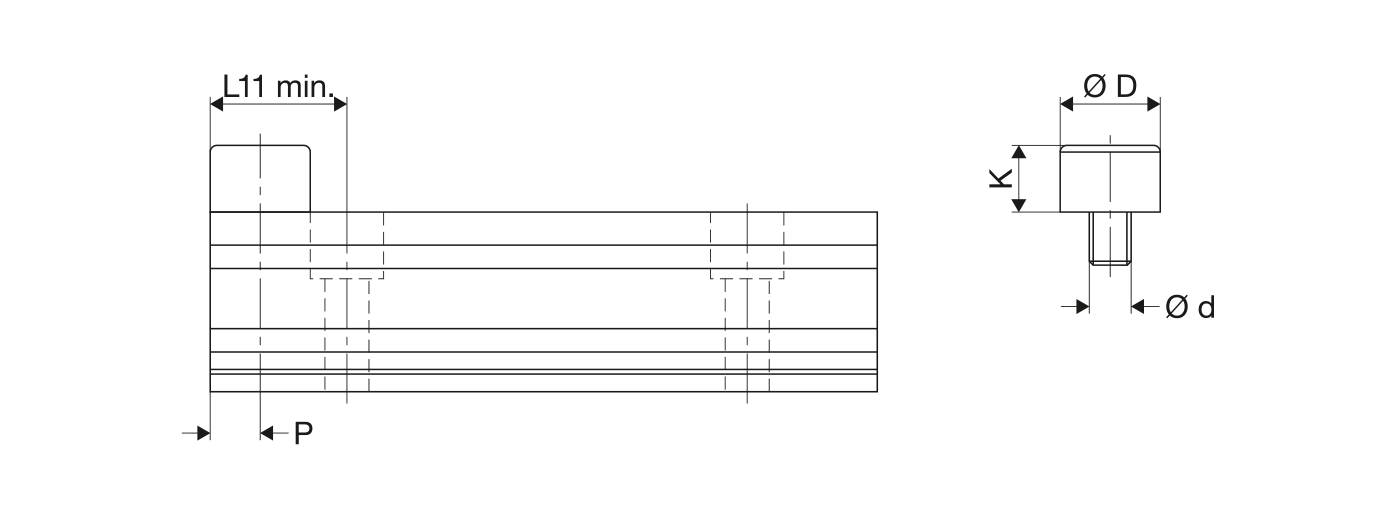

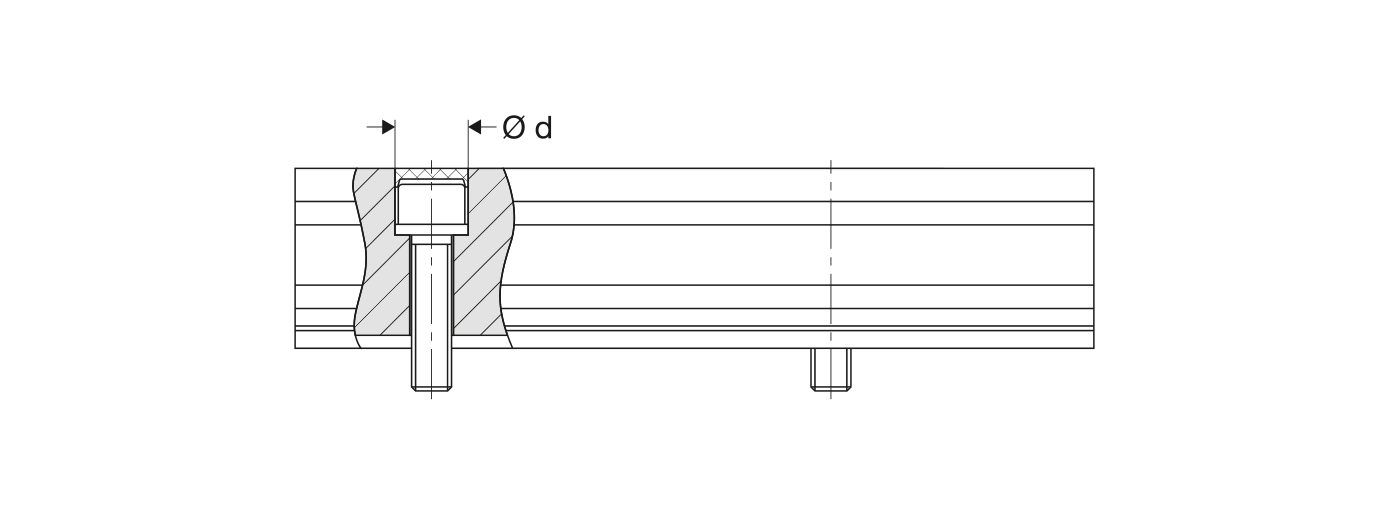

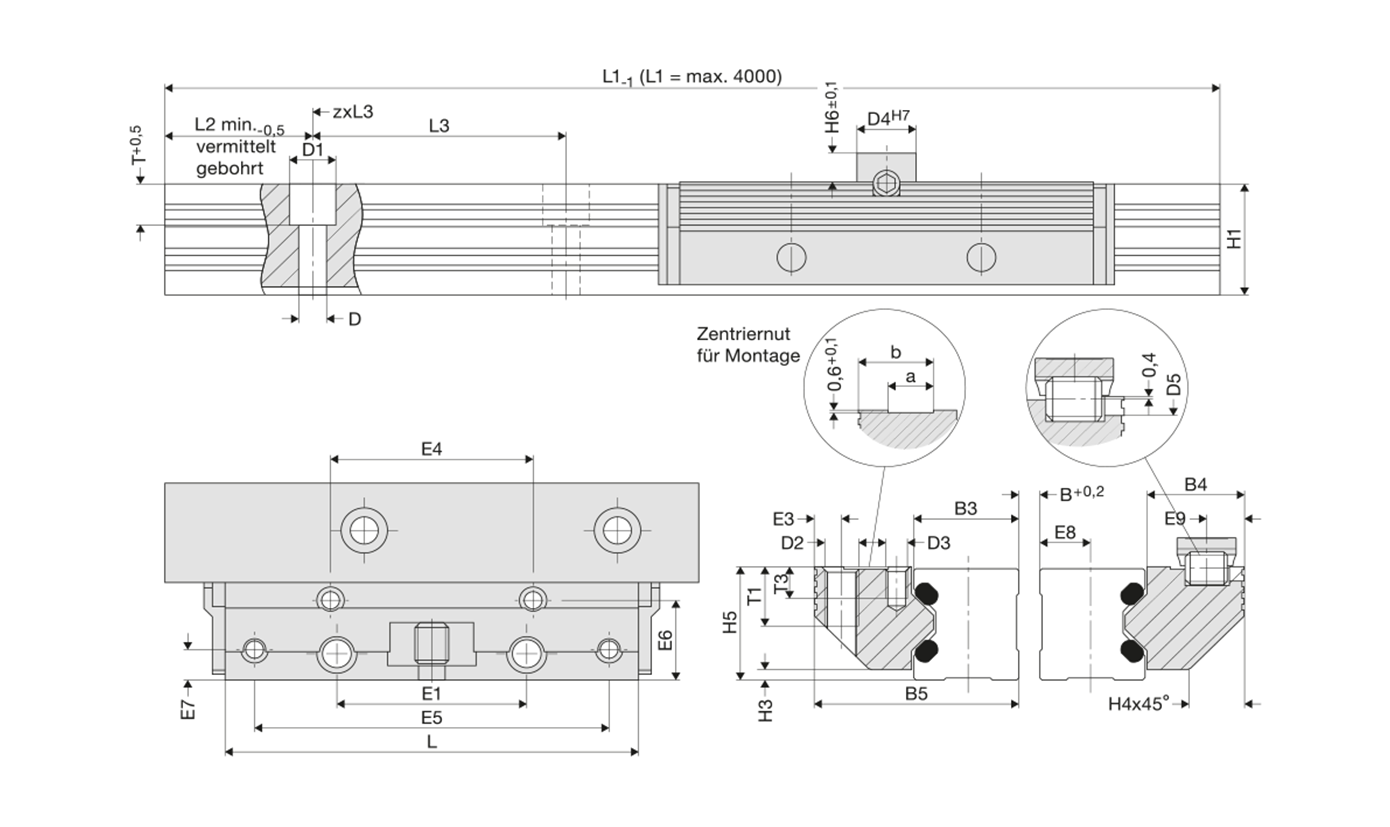

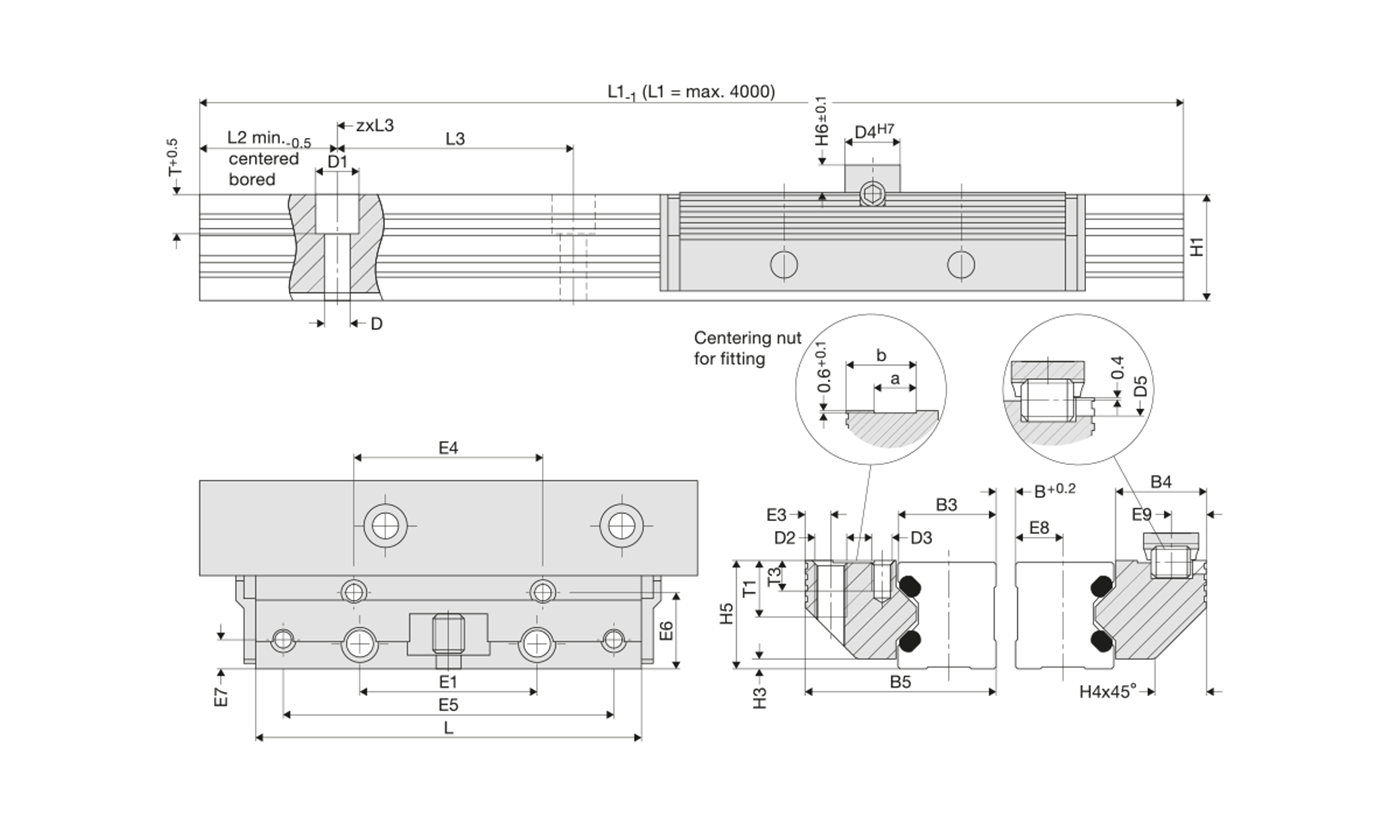

Die Anschlagschrauben werden in Gewinde (Option) der Führungsschienen eingeschraubt. Eine aufgesetzte Gummikappe dämpft den Anschlag. Bei Schienenlängen mit Anfangsbohrungsmaßen unter L11 min. liefern wir das Bohrbild um einen halben Bohrsprung versetzt.
Werkstoff: Chlorbutadien-Kautschuk (Cr), Farbe Schwarz.

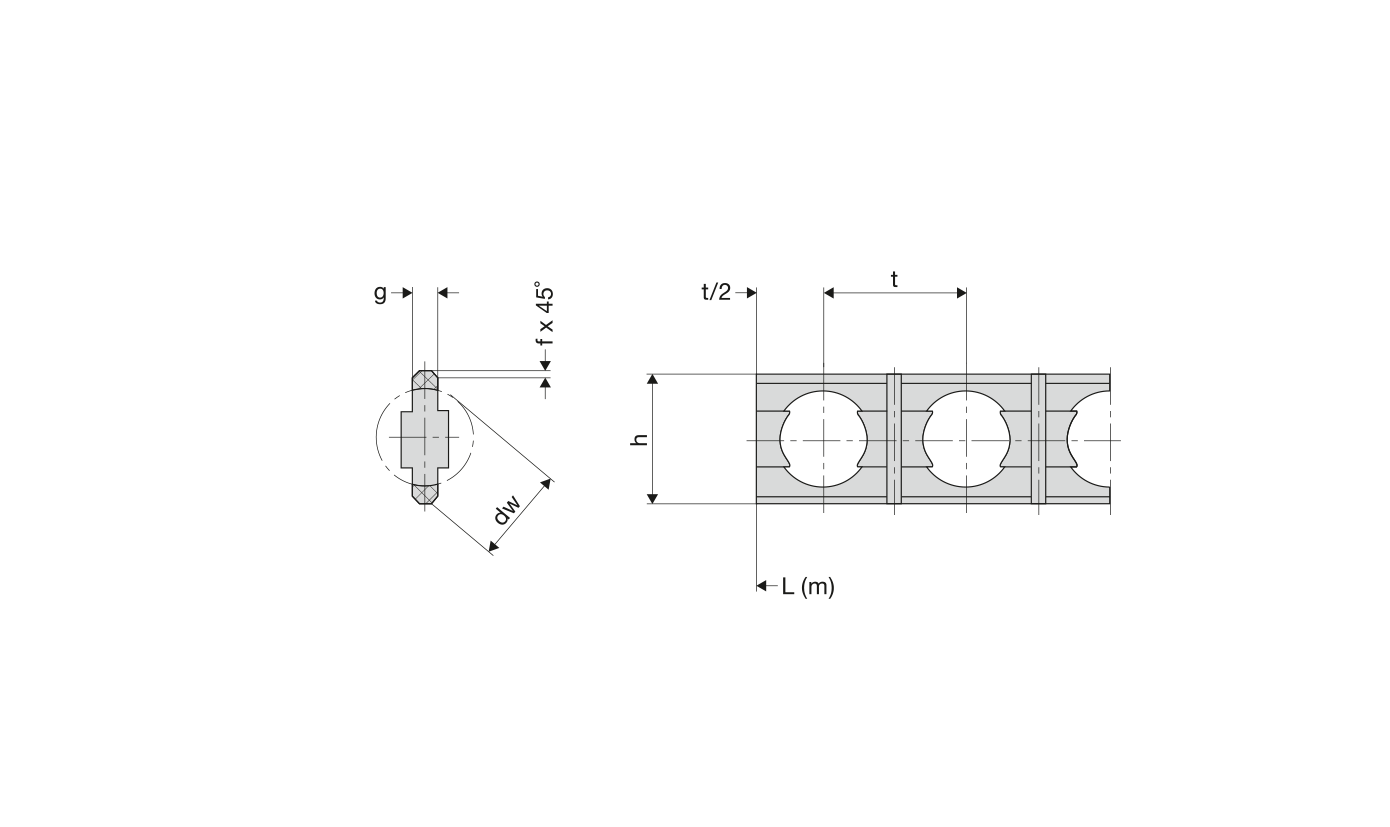

Der Bandkäfig wird in der jeweiligen erforderlichen Länge segmentiert und einbaufertig mit Kugeln bestückt geliefert. Die Anzahl der Segmente ist abhängig vom Lagerdurchmesser und der Kugelgröße. Für besondere Einsatzfälle kann der Bandkäfig auch einteilig bezogen werden.

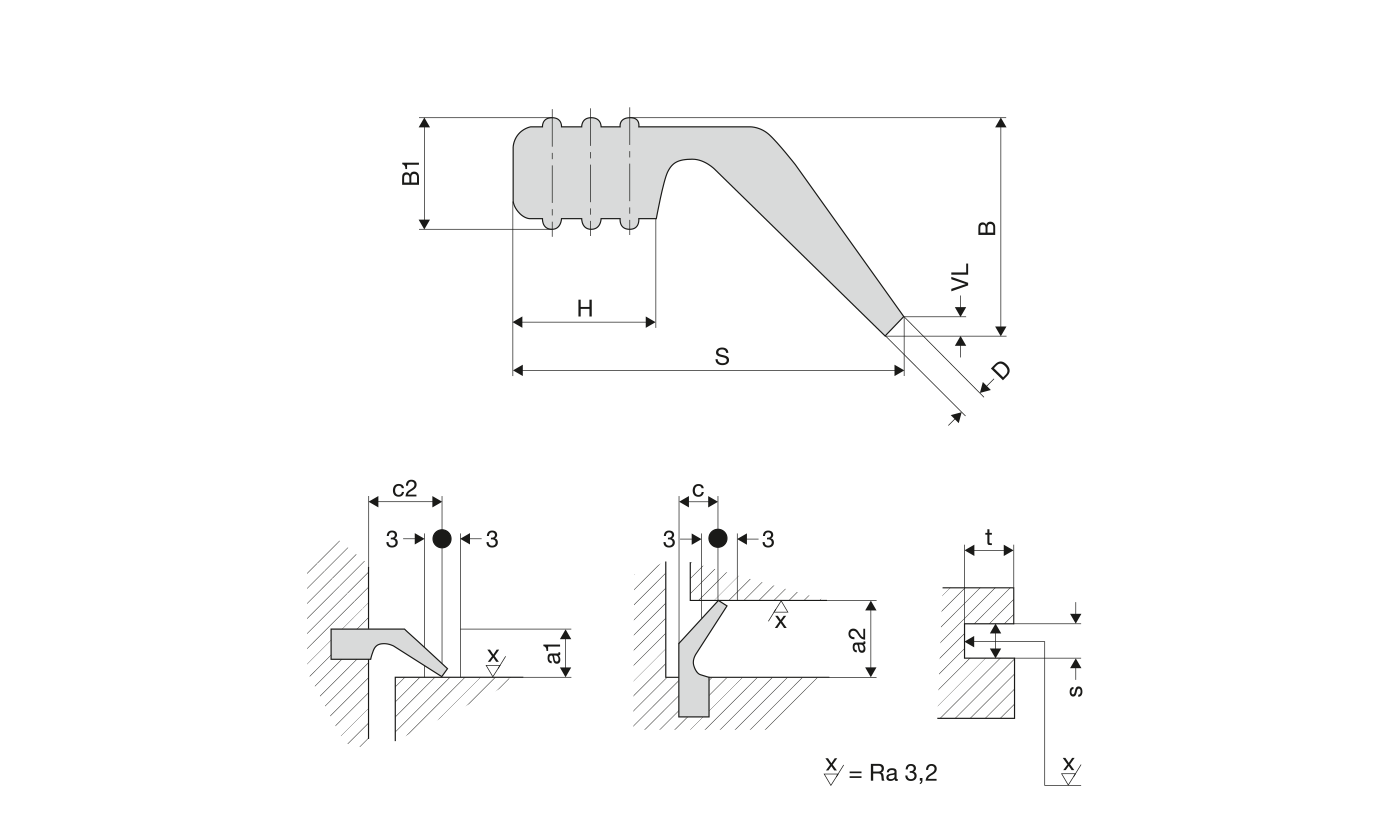

Die Drehverbindungen sind standardmäßig mit der Manschettendichtung S10 ausgestattet. Temperatur: –30 °C bis +80 °C (NBR). Max. Umfangsgeschwindigkeit: 5 m/s.
Für die Abdichtung der Konstruktion (z. B. beim Einsatz eines Lagerelementes) kann die Dichtung als Meterware bestellt werden. Die Stoßstelle wird dann mit dem Kleber Loctite 401® verklebt.
Sonderdichtungen sind auf Anfrage erhältlich. Für Hochtemperaturen oder agressive Medien bietet Franke Viton-Dichtungen an.
Für Franke Dünnringlager LSA sind auf Anfrage Elastomerhüllen erhältlich. Sie werden zum Toleranzausgleich und zur Schwingungsentkopplung eingesetzt. Die Laufruhe kann durch eine Elastomerhülle deutlich gesteigert werden. Elastomerhüllen für das LSA 8 bieten darüberhinaus durch die Überlappung der Ränder eine zusätzliche Abdichtung des Lagers.
GrößeAbmessungenmmBest.-Nr.Technische Daten
Ø DØ dM x N
LSA 4
119,25 - 398,65
97,95 - 377,35
10,65 x 6
101622
Werkstoff: NBR Einsatztemperatur: -30 °C bis +80 °C
LSA 6
130,3 - 397
1111,1 - 377,8
9,6 x 9,6
102674
"
LSA 8
158,81 - 781,11
136,47 - 758,77
11,17 x 10,74
100202
"
Elastomerhüllen für Franke Dünnringlager sind ab Lager lieferbar. Sie können beim Kauf eines Dünnringlagers gleich mitbestellt werden und liegen dann abglängt der Lieferung bei. Für Serienbedarf sind Elastomerhüllen als Meterware zur Selbstablängung erhältlich. Wir empfehlen, die Enden mit Cyanarcylat-Kleber zu verkleben (z.B. Loctite 406). Durch die Verwendung der Elastomerhülle werden Steifigkeit und Genauigkeit des Lagers leicht reduziert. Auch die statische Tragzahl des Lagers nimmt geringfügig ab. Gerne beraten wir Sie bei der Auslegung und Konstruktion.

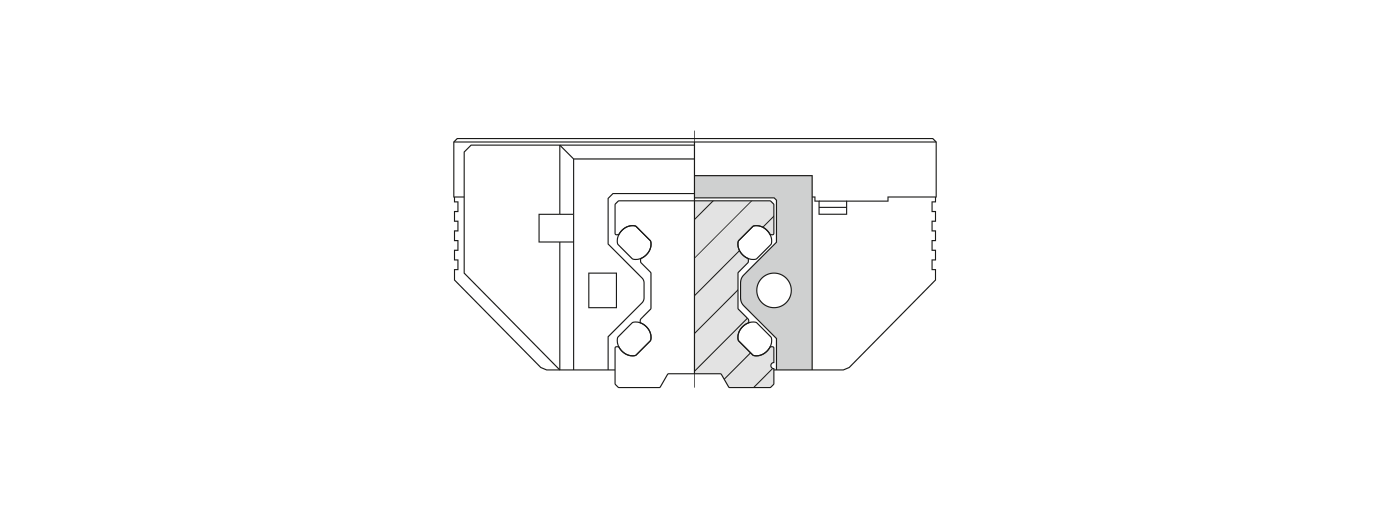

Die Metallräumer werden zusätzlich zu den Filzabstreifern in die Abstreiferplatte eingelegt und aufgeclipst. Sie dienen zur Entfernung von grobem Schmutz wie z.B. Metallspänen, Schweißspritzern oder Holzstaub von der Laufbahn der Schiene.
Kassetten mit Sterngriff erlauben die Arretierung der Kassetten an beliebigen Positionen entlang der Führungsstrecke. Die Klemmung wirkt kräftefrei auf das Führungssystem. Sie findet Anwendung bei manuell verfahrbaren Vorrichtungen, Klemm- und Halteanschlägen, Zustellung von Werkzeugen und Bearbeitungsteilen. Wir beraten Sie gerne bezüglich Anwendung und Auslegung.

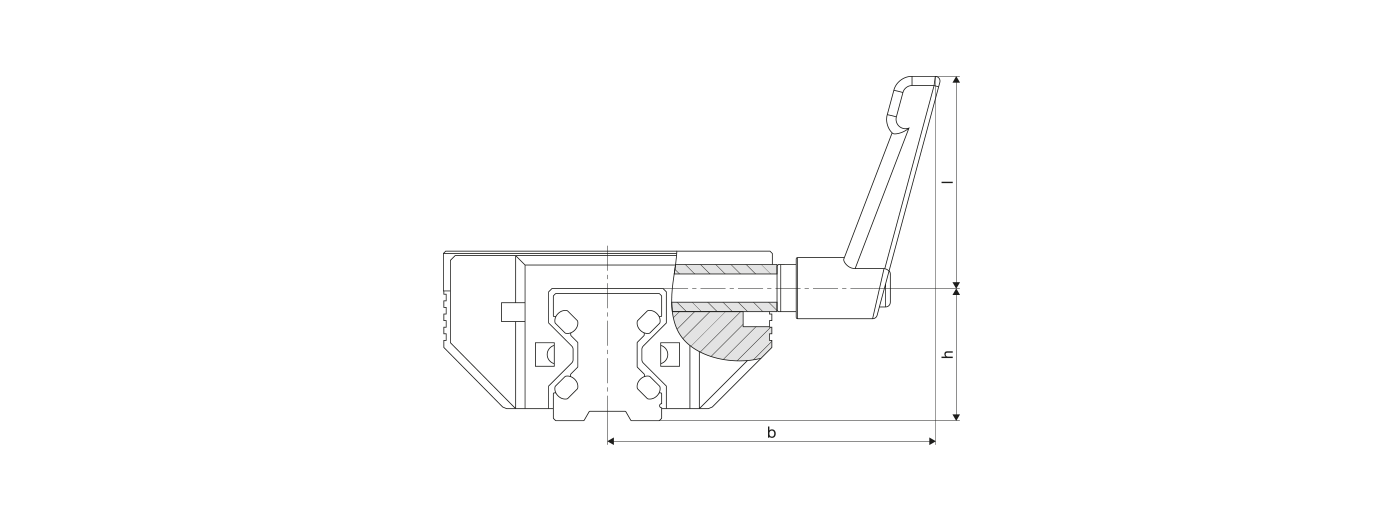

Kassetten mit Klemmhebel erlauben die Arretierung der Kassetten an beliebigen Positionen entlang der Führungsstrecke und werden auch als Laufwagen oder Führungswagen bezeichnet. Die Klemmung wirkt kräftefrei auf das Führungssystem. Sie findet Anwendung bei manuell verfahrbaren Vorrichtungen, Klemm- und Halteanschlägen sowie bei der Zustellung von Werkzeugen und Bearbeitungsteilen. Wir beraten Sie gerne bezüglich Anwendung und Auslegung.
